翼开EKMEET-VM680G语音跟踪摄像机
信息通讯类高清摄像机系列具有完善的功能、优异的性能、丰富的接口；先进的ISP处理技术和算法，使得图像效果生动逼真、画面亮度均匀、光色层次感强、清晰度高、色彩还原性好。支持H.265/H.264编码，在低带宽下使得画面更加流畅、清晰。
l 4K超高清图像：采用 850 万像素高品质 SONY CMOS 图像传感器，最大分辨率可达4K(3840×2160)，4K输出帧率最高可达30帧/秒。呈现清晰逼真的超高清视频，生动地展现人物的表情和动作，可提供超一流的清晰度和分辨率的图像质量。
l 光学变倍镜头：12 倍 80.5°光学变倍镜头。
l 领先的自动聚焦技术：先进的自动聚焦算法使得镜头快速、准确、稳定地完成自动聚焦。
l 低噪声高信噪比：低噪声CMOS有效地保证了摄像机视频的超高信噪比。采用先进的2D、3D降噪技术，进一步降低了噪声，同时又能确保图像清晰度。
l 多种视频输出接口：支持HDMI，USB3.0、有线LAN接口；支持POE供电，USB3.0支持双码流。
l 多种音视频压缩标准：支持 YUY2、MJPEG、H.264、H.265、NV12 视频编码格式，MJPEG、H.264、H.265支持高达3840×2160分辨率30帧/秒压缩；支持AAC、MP3、G.711A音频压缩。
l 音频输入接口：支持AAC、MP3、G.711A音频编码，AAC、MP3编码支持16000、32000、44100、48000采样频率。
l 内置重力感应器：内置重力感应器，支持云台自动翻转功能，方便工程安装。
l 多种网络协议：支持ONVIF、GB/T28181、RTSP、RTMP、VISCA OVER IP、IP VISCA、RTMPS、SRT协议；支持RTMP推送模式，轻松链接流媒体服务器(Wowza、FMS)；支持RTP组播模式。
l 控制接口： RS232-IN。
l 多种控制协议：支持VISCA、PELCO-D、PELCO-P协议，支持自动识别协议。
l 超级静音云台：采用高精度步进电机以及精密电机驱动控制器，确保云台低速运行平稳，并且无噪声。
l 低功耗休眠功能：支持低功耗休眠/唤醒，休眠时功耗低于400mW。
l 多预置位：支持多达255个预置位(遥控器设置调用为10个)。
l 多种遥控器：用户可以根据所使用的环境条件，选择红外遥控器或无线遥控器。2.4G无线遥控器不受角度、距离、红外干扰影响。支持遥控器信号透传功能，方便后端设备使用。
l 智能取景：内置高速处理器以及内置人脸检测算法，自动检测与会者，并提供理想的取景
l 智能语音定位跟踪： 内置6颗全向麦阵列，智能声源定位算法，可实时定位讲演者位置，可设置语音跟踪开/关
l 应用场所多：远程教育、教学录播、会议系统、远程培训、远程医疗、庭审系统、应急指挥系统系统等。
1.1 技术参数
表1-1 摄像机镜头参数表
|
参数/型号
|
EKMEET-VM680G
|
|
设备、镜头参数
|
|
图像传感器
|
1/2.8英寸高品质CMOS传感器
|
|
有效像素
|
850万、16：9
|
|
视频信号
|
HDMI：
4KP30、4KP25、1080P30、1080P25、1080P29.97；
USB3.0输出支持视频格式包括
主码流：YUY2/NV12:
1920×1080/1280×720/1024×576/800×600/800×448/640×360/480×270/320×180@30/25fps;
MJPG/H264:
3840*2160/1920×1080/1600×896/1280×720/1024×576/960×540/800×600/800×448/720×576/720×480/640×360/640×480/480×270/352×288/320×240@30/25/20/15/10/5fps;
次码流：YUY2/NV12:
1280×720/1024×576/800×600/800×448/640×360/640×480/480×270/320×180@30/25/20/15/10/5fps;
MJPG/H264:
1920×1080/1600×896/1280×720/1024×576/960×540/800×600/800×448/720×576/720×480/640×360/640×480/480×270/352×288/320×240@30/25/20/15/10/5fps;
|
|
特写镜头参数
|
12倍光学变焦
|
|
视角
|
水平：7.6°（窄角）～80.5°（广角）
|
|
光圈系数
|
F1.8 ～ F3.6
|
|
数字变倍
|
X15
|
|
最低照度
|
0.5Lux(F1.8, AGC ON)
|
|
数字降噪
|
2D﹠3D数字降噪
|
|
白平衡
|
自动/手动/一键白平衡/指定色温
|
|
聚焦模式
|
自动/手动/一键聚焦
|
|
曝光模式
|
自动、手动、快门优先、光圈优先、亮度优先
|
|
光圈
|
F1.8 ～ F3.6、CLOSE
|
|
快门速度
|
1/25～1/20000
|
|
背光补偿
|
开/关
|
|
动态范围
|
关闭、1 ～ 8
|
|
视频调节
|
亮度、色度、饱和度、对比度、锐度、黑白模式、伽马曲线
|
|
信噪比
|
>50dB
|
|
全景镜头
|
定焦镜头
|
|
视角
|
110.2°\101.8°\69.5°（D\H\V）
|
|
光圈
|
F2.0±5%
|
|
焦距
|
F=1.89mm
|
表1-2 接口功能性能参数表
|
接口功能性能
|
|
产品接口
|
HDMI、LAN(支持POE)、USB3.0、LINE-IN、RS232-IN、DC12V电源、电源开关
|
|
视频输出接口
|
HDMI、LAN、USB3.0
|
|
视频压缩格式
|
LAN接口支持：H.264、H.265
USB 3.0接口支持：MJPG、H264、YUY2、NV12
|
|
音频输入接口
|
双声道3.5mm线性输入
|
|
音频输出接口
|
HDMI、LAN、USB3.0
|
|
音频压缩格式
|
AAC、MP3、G.711A
|
|
网络接口
|
10M/100M自适应以太网口，支持POE供电，支持音视频输出
|
|
网络协议
|
RTSP、RTMP、ONVIF、GB/T28181、VISCA OVER IP、IP VISCA、RTMPS、SRT，支持远程升级、远程重启、远程复位
|
|
控制接口
|
RS232-IN
|
|
串口通讯协议
|
VISCA/Pelco-D/Pelco-P；支持波特率115200/38400/9600/4800/2400
|
|
USB通讯协议
|
UVC（视频通讯协议），UAC（音频通讯协议）
|
|
电源接口
|
HEC3800电源插座(DC12V)
|
|
电源适配器
|
输入AC110V~AC220V ；输出DC12V/2.5A
|
|
输入电压
|
DC12V±10%
|
|
输入电流
|
<1A
|
|
整机功耗
|
<12W
|
表1-3 云台参数表
|
云台参数
|
|
水平转动
|
-110°～+110°
|
|
俯仰转动
|
-30°～+30°
|
|
水平控制速度
|
0.1°/s～100°/s
|
|
俯仰控制速度
|
0.1°/s～70°/s
|
|
预置位速度
|
水平：78.8°/s，俯仰：31.7°/s
|
|
预置位数量
|
用户最多可设置255个预置位（遥控器10个）
|
表1-4 其他参数表
|
其它参数
|
|
储藏温度
|
-10℃～+60℃
|
|
储藏湿度
|
20%～95%
|
|
工作温度
|
-10℃～+50℃
|
|
工作湿度
|
20%～80%
|
|
尺寸
|
220（长）mm×136mm（宽）×159mm（高）
|
|
重量（约）
|
约1.7kg
|
|
使用环境
|
室内
|
表1-5 附件参数表
|
附件
|
|
随机附件
|
电源适配器、RS232控制线、USB3.0连接线、遥控器、说明书、保修卡&合格证
|
|
配附
|
安装支架
|
表1-6 AI功能参数表
|
AI功能
|
|
智能取景
|
内置高速处理器以及内置人脸检测算法，自动检测与会者，并提供理想的取景
|
|
智能语音定位跟踪
|
内置6颗全向麦阵列，智能声源定位算法，可实时定位讲演者位置，可设置语音跟踪开/关
|

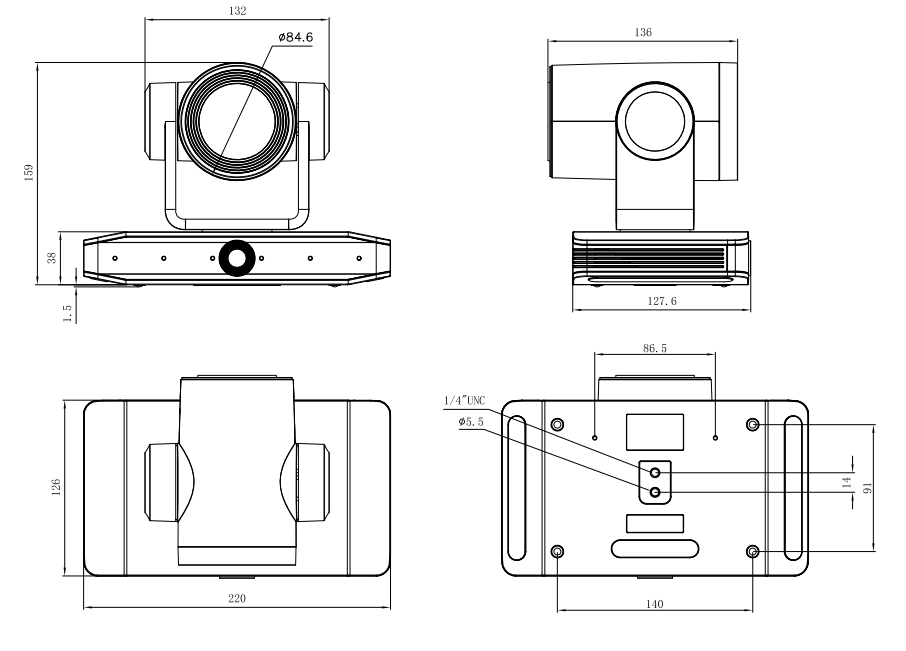

尺寸图：
|
摄像机全向麦
摄像机
